SMART-HEAT


Ausführung:
Innenbehälter hochbeständiger Edelstahl Duplex (1.4362), Isolierung: FCKW-frei geschäumt, 50 mm stark, Außenhaut: kunststoffbeschichtetes, verzinktes Blech
Betriebsdruck: 6 bar , Maximaler Druck im Kältekreislauf: 30 bar
Indirekter Wärmeaustausch – entspricht DIN EN12897

Der Lieferumfang der Standardausführung beinhaltet:
1 Thermometer, 1 Temperaturwächter zum Schutz vor überhöhten Temperaturen über 80°C.
Montage ist vorgeschrieben!
Anschlußmöglichkeit für Thermostat ½“ und elektrische Zusatzheizung 2¼" (für Zusatzheizung 1½“
wird ein Adapter 2¼" x 1½“ benötigt – siehe Zubehör).

Verpackung:
Auf einer Palette verschraubt, mit einer Plastikhaube abgedeckt und mit einem Lattenverschlag
versehen. Modelle 1000-2000 liegend auf einer Palette.

Zubehör (nicht im Standardlieferumfang enthalten):
Sicherheitsgruppe 6 bar
Schalldämpfer
Elektrische Zusatzheizung
Druckminderventil
Schnellentlüfter
Rohrzusammenführung
Adapter 2¼" x 1½“ für Zusatzheizung 1½“

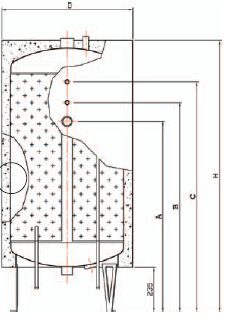

Modell

Nenn-volumen
Liter
Anzahl der
Wärme-tauscher
Max.
Kondensations- anschlussleistung
je WT (W)
Querschnitt
Kältemittel-leitungen
mm
H
Höhe
mm
Durch-messer
mm
Netto gewicht
kg
Brutto gewicht kg
A**
mm
B*** mm
C***
mm
SR-200U
220
1
12000
18
1717
550
71
91
1224
1382
1482
SR-220D
220
2
8500
15
1717
550
71
91
1224
1382
1482
SR-325U
325
1
14000
18
1344
750
82
102
892
992
1092
SR-325D
325
2
10000
18
1344
750
82
102
892
992
1092
SR-325Q
325
4
7500
15
1344
750
82
102
892
992
1092
SR-415U
415
1
18000
18
1600
750
97
117
1143
1243
1343
SR-415D
415
2
11000
18
1600
750
97
117
1143
1243
1343
SR-415Q
415
4
7000
15
1600
750
97
117
1143
1243
1343
SR-415S
415
6
6000
15
1600
750
115
135
1143
1243
1343
SR-520D
520
2
11000
18
1858
750
130
170
1353
1483
1593
SR-520Q
520
4
7000
15
1858
750
130
170
1353
1483
1593
SR-520S
520
6
6000
15
1858
750
130
170
1353
1483
1593
SR-650D
650
2
12000
18
1468
1000
140
180
941
1041
1141
SR-650Q
650
4
9000
15
1468
1000
140
180
941
1041
1141
SR-840D
840
2
17000
18
1748
1000
149
189
1221
1321
1421
SR-840Q
840
4
14000
18
1748
1000
149
189
1221
1321
1421
SR-1000D
1000
2
20000
22
1968
1000
161
201
1441
1541
1641
SR-1000Q
1000
4
16000
18
1968
1000
161
201
1441
1541
1641
SR-1350D
1350
2
14000
18
1667
1290
240
280
1015
1115
1215
SR-1350Q
1350
4
9000
15
1667
1290
240
280
1015
1115
1215
SR-1500D
1500
2
17000
18
1808
1290
254
309
1156
1256
1356
SR-1500Q
1500
4
10000
15
1808
1290
254
309
1156
1256
1356
SR-2000D
2000
2
20000
22
2203
1290
315
355
1550
1650
1750
SR-2000Q
2000
4
16000
18
2203
1290
315
355
1550
1650
1750

* Die maximale Kondensationsanschlussleistung ist nicht gleich der Wärmeabfuhr. Das Kriterium für die maximale Kondensationsanschlussleistung ist der Druckabfall. ** Anschlussstutzen mit Innengewinde 2¼“ BSP. *** Anschlussstutzen mit Innengewinde ½“ BSP. Wasserzulauf 1½” BSP, Wasserauslauf 2” BSP.

Zubehör / Verfügbare Zusatzausstattung

Bezeichnung

Typ
Artikel-Nr.

Sicherheitsgruppe
¾” 6 bar
0520-601-4521
1” 6 bar ab 500L
0520-601-4530
Druckminderventil Wasser 3-4"
0520-601-0110
Schnellentlüfter
Schnellentlüfter mit Anschlussgewinde 1/8 und 3/8"
0520-001-0120
Manometer
Manometer für Wasser 0-10bar
0520-001-0510
Thermometer
Einschraubthermometer 0-120oC, 1/2" Gewinde
0330-201-8150
Temperaturwächter
0520-601-0900
Zusatzheizung Adapter
4,5kW, 3 x 400V, 16A G 1 1/2" mit Thermostat 0-85ºC
0300-001-1320
2¼" x 1½" für Zusatzheizung
510807
Schalldämpfer
Muffler 16mm, Typ M-5
0510-101-4010
Muffler 22mm, Typ M-10
0510-101-4020
Heizkreislauf
Sekundärer Heizkreislauf Typ 22mm, 20kW (80°C Vorlauftemperatur, 1000l/h) fest im SMART-HEAT eingeschweißt (unten). Rohr 22mm Anschlüsse 1" Aussengewinde CrNi Stahl (316/1.4401)
0260-201-6010
Sekundärer Heizkreislauf Typ 22mm, 20kW (80°C Vorlauftemperatur, 1000l/h) fest im SMART-HEAT eingeschweißt (oben). Rohr 22mm Anschlüsse 1" Aussengewinde CrNi Stahl (316/1.4401)
0260-201-6000
Rohrzusammenführung
22mm für 220D, 325D, 415D
922776D
22mm für 325Q, 415Q
922776Q
22mm für 415S
922776S
28mm für 325D, 415D, 520D
922759D
28mm für 325Q, 415Q, 520Q
922759Q
35mm für 415Q, 520Q
922760Q
35mm für 415S, 520S
922760S
42mm für 840D, 1000D, 1350D
922761D
42mm für 840Q
922761Q
54mm für 1000Q, 1350Q, 1500Q & 2000Q
922778Q
Zusätzliche Muffen
Position nach Kundenwunsch, soweit technisch machbar
1/2" BSP
3/4" BSP
1 1/2" BSP
2" BSP
Verbindungsstücke
Übergangsstück 1½" AG x 1"
510814
Übergangsstück 2" AG x 1"
510815
Übergangsstück 2" AG x 1½"
510816
